Hvorfor en visualisering?

Den maksimale effekt af et solcelleanlæg er kendt, og når solen skinner, producerer anlægget mere elektricitet end når det er overskyet, og ved middagstid mere end om aftenen. Men hvor meget elektricitet producerer den i øjeblikket? Og hvor meget elektricitet forbruges der i øjeblikket? Er der stadig nok solenergi tilbage til at drive vaskemaskinen, eller er vi nødt til at købe dyrt el til høj pris? Ville det være bedre at starte vaskemaskinen om aftenen for at nyde godt af den lave takst? Disse spørgsmål kan næppe besvares uden en tiltalende visualisering. Solar Manager tilbyder en sådan visualisering.

For at gøre familiemedlemmerne opmærksomme på at bruge variable elforbrugere (f.eks. vaskemaskine, opvaskemaskine, …), når der er overskud af solenergi, er visualiseringen af Solar Manager optimalt konstant visualiseret på en mobil enhed.

Visualisering af Solar Manager

Følgende figur viser et eksempel på visualiseringen af Solar Manager.
I det midterste område – den egentlige grafik – viser Solar Manager følgende oplysninger i det enkleste tilfælde (uden brug af et batteri til lagring af elektricitet):

Aktuel solenergi (gult område)
Forbruget (det blå område). Det gør det muligt til enhver tid at se, om der er et overskud, og hvor stort det er, eller om der tages elektricitet fra elnettet.
Der kan eventuelt vises den maksimale solenergiproduktion (gul stiplet linje), det maksimale forbrug (blå stiplet linje) og temperaturen på det varme vand (orange kurve).
Den viste periode kan vælges efter ønske (f.eks. den aktuelle dag eller den aktuelle uge).

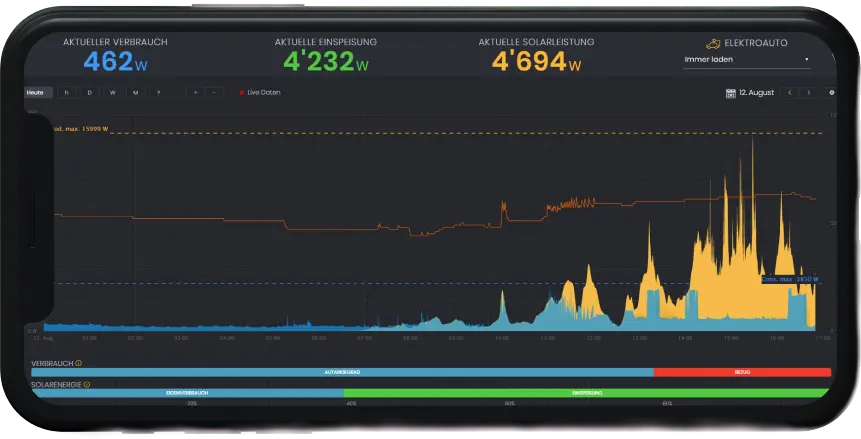

Solar Manager Visualisierung iPhone — *Solar Manager kontrolpanelet viser tydeligt den aktuelle dag, og du kan se den genererede strøm og forbrug med det samme.*

Over grafikken vises den aktuelle solenergi og det aktuelle forbrug som absolutte værdier. Desuden vises det aktuelle overskud eller den strøm, der tilføres nettet, øverst i midten. Hvis der er et overskud, er dette display grønt. Hvis der imidlertid trækkes elektricitet fra nettet, fordi forbruget er større end den aktuelle solenergi, skifter dette display til rødt og er mærket “strømforbrug”.

Under grafikken kan du skifte mellem forskellige visninger ved hjælp af swipe funktionen (se billede nedenfor):

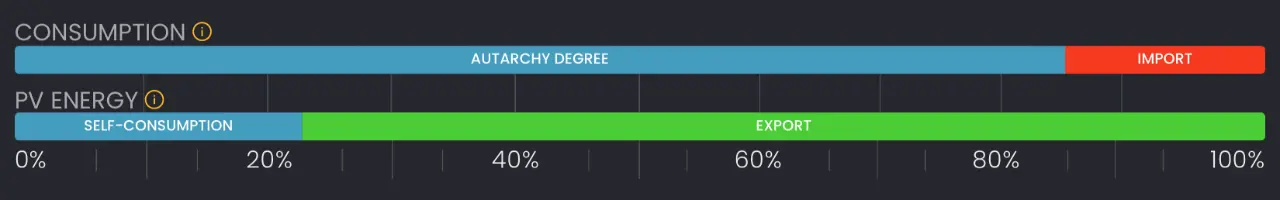

Visualisering af selvforsyningsgraden (andel af det samlede forbrug, der kunne dækkes af solenergi), andel af selvforbruget (andel af solenergi, der blev brugt af dig selv), indkøb og feed-in i det viste tidsinterval.

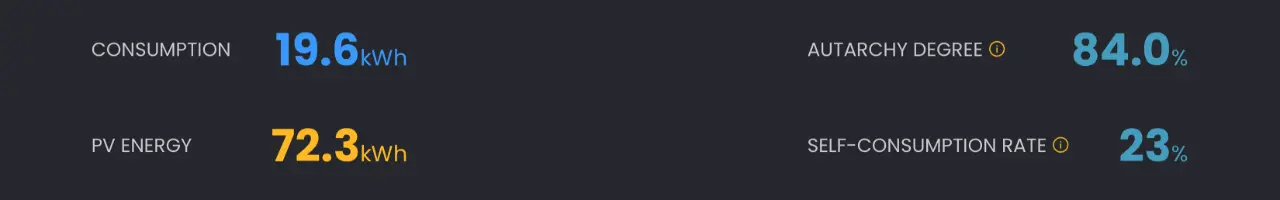

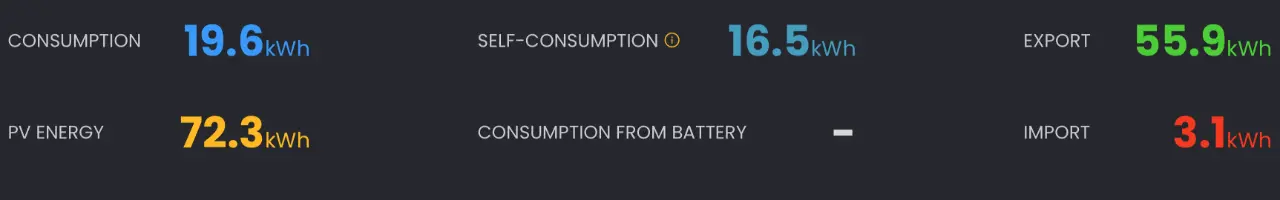

Forskellige nøgletal, som også refererer til hele det viste tidsinterval, såsom forbrug, solenergi, selvforbrug, feed-in, træk fra elnettet, selvforsyningsgrad og selvforbrugsandel (2. og 3. billede nedenfor).

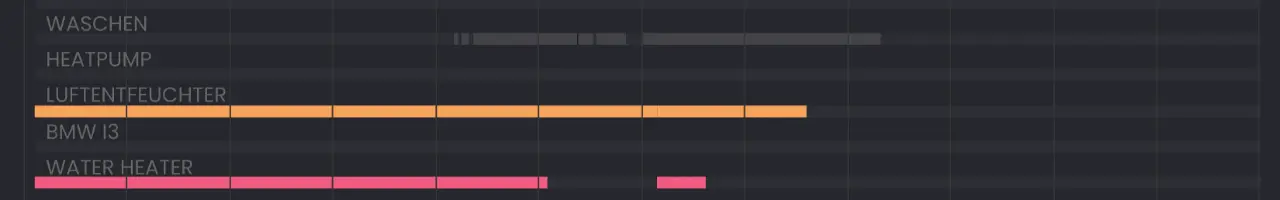

Visualisering af hvilken tilsluttet enhed der trak strøm på hvilket tidspunkt.
